OSPF (2/2)
OSPF STUB AREA
네트워크 망 안에 최소 라우터가 하나는 있음
stub = 외부 네트워크로 나가는 경로
A2 라우팅 테이블에 A1에 대한 정보를 몰라도 됨 = 나가는 경로는 하나밖에 없기 때문
Area중 STUB 환경을 가지고 있는 Area는 IA / E를 차단해도 된다.
단 ABR에 대한 디폴트 경로가 필요하다.
E2/E1은 외부 네트워크 경로값을 알 필요가 없다.
Area의 모든 멤버 라우터에게 해당 Area가 Stub임을 알려준다.(stub 선언)
stub가 선언된 area에서는 ABR을 대상으로 하는 default 경로가 생성된다.
<stub area의 종류>
일반 stub - external 정보를 차단
totally stub - external, InterArea 정보를 차단
<stub 설정 명령어>
conf t
router ospf 1
area 1 stub
<totally stub>
목적 - IA도 차단
ABR에서 area 1 stub no-summary
<Stub 제약사항>
1. 백본 Area가 stub가 될 수 없다.
2. 가상 링크 설정 시 (Virtual -link) 트랜짓 Area(Transit)가 stub가 될 수 없다.
3. Area 내부에 ASBR을 둘 수 없다.
<NSSA(Not so Stuby Area)>
Stub이지만 stuby하지 않다.
stub area로 사용하고 싶은데 ABR이 존재하기 때문에, nssa로 사용
차단해야 되는데 차단 하지 않고 전달
NSSA 선언 시 Area의 모든 라우터에서 area 2 nssa 선언 해줘야됨
디폴트 경로가 자동으로 생성되지 않는다.
--> ABR에서 area 2 nssa default-information-originate == totally area
<nssa 설정 명령어>
conf t
router ospf 1
area 2 nssa
Virtual-link - 가상링크
가상 링크가 필요한 이유
라우터 ID로 구별
가상링크 생성
conf t
router ospf 1
area x
--- = Transit Area ------ 상대방 ABR의 라우터 ID
네트워크 합병 시 외부 정보값이 백본이 아닌 Area에 불가피하게 연결해야될 상황일 때만 사용
virtual link는 하나만 가능하다.

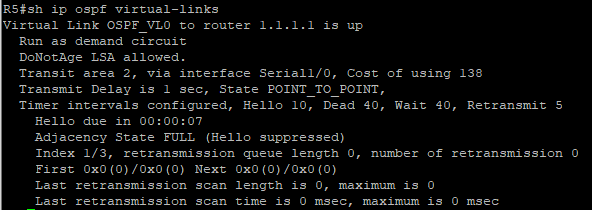

run as demand circuit
OSPF 토폴로지 변화가 없으면 헬로 패킷을 전송하지 않고
30분마다 LSA를 다시 만들어 보내는 LSA 리프레시도 하지 않는다.
Authentication
EIGRP - Key Chain
OSPF - text / MD5
----- 1. 네이버 인증 , 2. Area 인증
STATIC - 인증기능 X / PPP-CHAP 회선인증
| 인증방식 | 위치 | 명령어 |
| 평문(Type 1) | 인터페이스 | ip ospf authentication ip ospf authentication-key geum |
| MD5(Type 2) | 인터페이스 | ip ospf authentication message-digest ip ospf message-digest-key 1 md5 geum |
| 인증이 없는 경우 (Type 0) |
<디버깅>
debug ip ospf adj
debug ip ospf packets
끌 때 - un all
<평문>
Data 인증 키가 평문으로 출력된다.
Simple password (1) Type 1이라는 뜻
<평문 인증>
auth key 값이 상대방과 동일하면 인증이 되면서 nei 관계를 맺는다.
<MD5>
youngist matching rule이 rip,eigrp와 다르게 숫자가 큰 수가 우선순위를 가진다.
<MD5 인증>
인증 key 값이 해시값으로 출력된다.
<Area 인증>
| 인증범위 | 인증방식 | 위치 | 명령어 |
| Area | 평문 | router ospf 1 인터페이스 활성화 |
area 2 authentication ip ospf authentication-key kitri |
| 암호 | router ospf 1 인터페이스 활성화 |
area 2 authentication message-digest ip ospf message-digest-key 1 md5 kitri |
<평문 인증 결과>
<암호 인증 결과>
<debug adj>
링컨의 노예 해방 선언
<Virtual Link 인증>
