Frame-Relay
Static - 대상이 여러개일 수 있음 -> Multi
Dynamic - 대상이 한개 -> p2p
F-R 에서 RIPv2 사용
FrameRelay 특성 - NBMA -> UC만 지원한다.
특정한 목적지를 가기 위해 이 dlci를 사용해라 -> UC
fram map ip ~ b 를 사용하면 broadcast 를 사용해라는 추가 옵션을 사용
b를 사용하지 않으면 mul-mul로 연결이 되어있는데, RIPv2를 사용하면 MC를 사용한다.
MC : 224.0.0.9 <- 이 패킷은 기본적으로 drop 처리가 되어야 함 == 원래 전달할 수 없음
RIP 광고를 해야되는데 b 옵션이 없다면 통신을 할 수 없는 문제
-> ripv2에서 광고하는 주소는 mc인데, 이 주소를 uc로 바꿔야 함
p2p는 다이나믹 방식이라 상관없음
mc를 사용하는 애들을 다 바꿔줘야됨
conf t
router rip
neighbor 근접한 라우터의 ip
R2기준으로

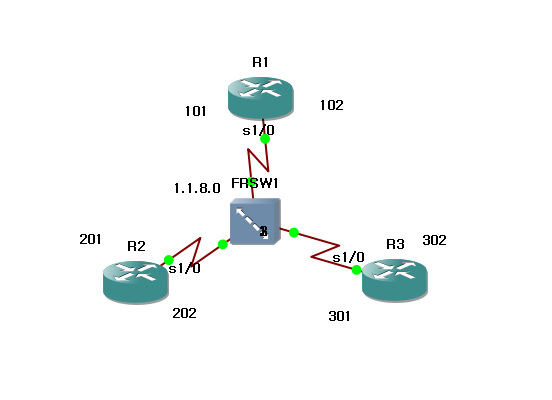

사진에서는 mul을 사용하는 라우터가 R1과 R3기 때문에
neighbor 172.16.64.1
neighbor 172.16.64.3
--> MC사용하는 네트워크는 다 세팅해줘야 함
R2에서 R3로 MC를 하려면 R1이 중계역할(hub역할)을 해주고 R2, R3는 spoke역할을 함, R1에서 허브에 문제가 생성됨
-> 서브 인터페이스에 들어가서 no ip split-horizon 으로 없애줘야됨
FR-multi point 하나의 인터페이스에 1개 이상의 지점이 존재
-- R1의 설정 --
conf t
int s1/0
enc fr
no sh
int s1/0.102 po / mul --> 102는 헷갈리지 않게 구분하는 이름 , po / mul 인지 구분
ip add 1.1.8.1. 255.255.255.0 ip는 내부에서 사용하는 ip대역
p2p인경우 아래의 명령어 입력
fram int 101 몇번째 dlci를 사용할지
fram int 102
mul인 경우 아래의 명령어 입력
frame map ip 1.1.8.2 101 b 1.1.8.2로 갈건데 101번 dlci 사용 b = 브로드캐스트 사용
frame map ip 1.1.8.3 102 b
